Коробка передач служит для изменения силы тяги и скорости движения автомобиля в зависимости от условий работы. С помощью коробки передач можно изменить направление движения на задний ход и отключить работающий двигатель от трансмиссии при остановке.

 буханка коробка передач уаз

На автомобилях семейства УАЗ – 452, 469, 2206.. устанавливается механическая, четырёхступенчатая коробка передач, снабжённая синхронизаторами инерционного типа для облегчения включения первой, второй, третьей и четвёртой передач. Коробка крепится к картеру сцепления четырьмя шпильками, ввёрнутыми в картер сцепления.

Шестерни привода промежуточного вала, второй и третьей передач — косозубые, первой передачи – прямозубые и находятся в постоянном зацеплении. Шестерни первой, второй и третьей передач установлены на ведомом валу на игольчатых подшипниках.

На автомобиль может устанавливаться коробка передач, имеющая синхронизатор только для третьей и четвертой (прямой) передач.

Обслуживание коробок одинаково. Взаимозаменяемость коробок в сборе сохранена, но детали этих коробок и механизмов переключения не взаимозаменяемы.

Вариант исполнения коробки передач с синхронизатором только для третьей и четвёртой (прямой) передачи.

Схема коробки передач уаз:

коробка передач уаз

1, 16, 23 — первичный, вторичный и промежуточные валы;
2 — крышка переднего подшипника;
3 — специальная гайка или стопорное кольцо;
5 — прокладка;
6 — подшипник первичного вала;
7 — передний подшипник вторичного вала;
8 — картер;
9 — муфта синхронизатора III и IV передач;
10, 11 — шестерни III и II передач;
12 — муфта синхронизатора I и II передач;
13 — шестерня I передачи;
14 — стопорные пластины;
15 — подшипник;
17 — стопорное кольцо;
18 — шайба;
19 — распорное кольцо;
20 — подшипник промежуточного вала;
21 — специальный болт;
22 — специальная шайба;
24 — ось шестерни заднего хода;
25 — промежуточная шестерня заднего хода;
26 — пробка сливного отверстия;
27 — блок шестерен привода промежуточного вала и III передачи;
28 — стопорное кольцо;
29 — заглушка;
30 — роликовый подшипник.

Применение синхронизаторов в коробке передач облегчает управление автомобилем, обеспечивает бесшумность включения передач и повышает долговечность зубчатых муфт шестерён.

Передаточные числа коробки передач уаз:

I – 3,78;

II – 2,60;

III – 1,55;

IV – 1,00;

задний ход – 4,12.


Хорошо, что УАЗ начал делать свои машины более приспособленными для личного пользования. Но можно с успехом переделать и старые.

Покупая в ноябре 1992 года автомобиль УАЗ-3962 1988 года выпуска, изношенный процентов на 70, не собирался долго на нем ездить. Однако обстоятельства изменили планы семьи. Больше по необходимости, чем из любви к техническому творчеству, занялся усовершенствованием «буханки«, выпускаемой с небольшими изменениями с 60-х годов. Чтобы хоть как-то облегчить управление, улучшить внешний вид и комфорт в салоне, пришлось вносить изменения почти во все системы и узлы.

Капитально отремонтировал двигатель, оставив «родным» только блок цилиндров. Для улучшения вентиляции картера установил крышку коромысел от «Волги», а стандартный сапун заглушил.

Правый топливный бак на 30 л заменил 50-литровым. В обоих баках установил датчики уровня топлива, а в правом — сигнализатор минимального уровня. Закрываются они крышками с кодовым замком.


В борьбе за экономичность поочередно пробовал карбюраторы К-131, К-126, К-151В. Последний из-за непредсказуемости поведения пришлось заменить на ДААЗ-2107 «Озон». В нем увеличил диффузоры, изготовил механический привод вторичной камеры и экспериментальным путем подобрал пропускную способность жиклеров.

После замены и доработки карбюратора автомобиль при скорости 80-85 км/ч расходует на трассе около 13 л/100 километров, а в городе — 16-17 л. Кроме того, он прибавил в динамике, так что ездить в городском потоке стало легче. Пуск двигателя зимой теперь не проблема. Для более тщательной очистки воздуха, поступающего в двигатель, и удобства обслуживания установил воздушный фильтр со сменным бумажным элементом от «Москвича-2141».

Для уменьшения нагрева карбюратора и улучшения пуска горячего двигателя разнес впускной и выпускной коллекторы.

В систему охлаждения заливаю только «Тосол». На радиатор установил доработанный кожух вентилятора от GAZ 24-10, а саму крыльчатку поставил от грузового ГАЗа — она легче и производительнее стандартной. Тем самым избавился от постоянного перегрева двигателя в тяжелых условиях, особенно летом.


Рабочий цилиндр сцепления заменил на «волговский» с двумя манжетами на поршне.

Чтобы устранить течь из-под валиков переключения передач, изготовил усиленные крышки с двумя манжетами, и вот уже более 70 тыс. км пробега коробка передач остается сухой.

Стандартные главные передачи ведущих мостов (переднего и заднего) в сборе с корпусом заменил на редукторы от GAZ 24-10. При этом уменьшился шум в салоне, снизились обороты двигателя. На ступицы переднего моста установил муфты для ускоренного подключения (отключения) колес.

Передний и задний карданные валы подогнал под новые мосты и отбалансировал. Установил переделанные бамперы от грузовика: в передний врезал противотуманные фары, а в задний слева — противотуманный фонарь красного цвета, справа — фонарь заднего хода. В дополнение к переднему бамперу поставил защитную дугу из толстостенной трубы диаметром 50 мм.

Шины 8,40-15 заменил на радиальные — 235/75R15. Они мягче штатных, не такие шумные, автомобиль стал более устойчивым и лучше управляется.

Кто ездил на «буханке«, тот знает, как неудобна здесь рулевая колонка. Поэтому позаимствовал ее от ГАЗ-66 раннего выпуска, изготовив соответствующие кронштейны. Теперь колонку можно даже регулировать по углу наклона.

Установил рулевое колесо с подрулевыми переключателями и кожухами от GAZ 3102. Карданное соединение рулевого механизма и рулевой колонки избавило вал от напряжения и снизило вибрацию рулевого колеса.

Электрооборудование тоже не обошел вниманием. Генератор установил более мощный (65 А) с встроенным регулятором напряжения, фары снабдил очистителями и оптикой с галогенными лампами по 100 Вт. В схему добавил шесть плавких предохранителей. Выключатели и переключатели поставил от GAZ 3102, а передний фонарь салона с регулируемым направлением пучка света — от М-2141. Установил фонарь освещения моторного отсека.

Стеклоочиститель с тремя щетками и тремя форсунками очищает почти всю поверхность стекла. Бачок омывателя — увеличенной емкости, от VAZ 2121.

Отопитель кабины изготовил, применив радиатор от «печки» КамАЗа и два вентилятора с электродвигателями от UAZ 3151. На передней панели отопителя установил выключатели фароочистителя, отопителя кабины, отопителя салона, блокировки замков дверей, прикуриватель и пепельницу. В нижней части панели справа и слева расположил дефлекторы от VAZ 2105 для подачи воздуха к ногам водителя и переднего пассажира, в средней части — четыре дефлектора VAZ 2107 для подачи воздуха в салон.

Отопитель салона снабдил более мощным электродвигателем с крыльчаткой большего диаметра. Забор воздуха — только из салона, а горячий подается по патрубку через регулируемые сопла от VAZ 2105 к ногам пассажиров в салоне. Подача жидкости в отопители полностью раздельная и управляется из салона.

Снял перегородку позади кабины, усилил каркас кузова в средней части. Аккумулятор (он за сиденьем водителя) закрыл кожухом. Получилось удобное место для аптечки и знака аварийной остановки.

У всех четырех колес приладил грязезащитные фартуки, не устанавливаемые заводом, но требуемые инспекторами ГИБДД. Штатный люк в крыше заменил другим — от КамАЗа: он открывается во все стороны, что улучшило вентиляцию.

На передние двери установил обивку и собственноручно собранные стеклоподъемники с электроприводом, будут и замки с центральной блокировкой. Наружные зеркала — на стойках от «Газели» — установлены на кронштейнах от КамАЗа. При желании их можно сложить, уменьшив габарит автомобиля. Для обзора салона служит дополнительное зеркало над ветровым стеклом.

Все сиденья заменил более комфортабельными от списанного туристического «Икаруса». Водительское сиденье имеет две регулировки: продольную и угла наклона спинки. В салоне установил складной столик, который в нижнем положении «участвует» в образовании спального места, а также шесть сидений, три из которых имеют регулировки угла наклона спинки. Два средних сиденья в заднем ряду — съемные, что позволяет перевозить крупногабаритные вещи. Под тремя сиденьями салона оборудовал ящики для инструмента.

После всех этих замен и доработок автомобиль и мне, и пассажирам очень нравится.

На самодельной панели приборов разместились современный щиток от «Газели» и клавишные переключатели.

В теплом зимой салоне с удобными креслами пассажиры чувствуют себя как в хорошем автобусе.

Юрий КРОММ, Новосибирск zr.ru


Тюнинг или подготовка (строительство) внедорожника — затяжной процесс, который практически никогда не удается довести до конца, поэтому его лучше проводить поэтапно. И имейте ввиду, что любой внедорожник очень критичен к любому дополнительному весу. Избыточный вес отрицательно сказывается на проходимость машины, кроме того, повышаются нагрузки на подвеску, так что старайтесь избегать ненужных деталей. О тюнинге подробнее…
Вперёд! Начинать стоит, пожалуй, с наиболее простых и важных доработок.

Этап 1. Замена колёс.

колеса уаз буханку

Первый этап тюнинга один из дорогостоящих, но делающий машину способной поспорить с "большим" бездорожьем. С завода большинство автомобилей выходит на шинах размерности 225/75 R16 или 235/70 R16. Практика показывает, при подготовке УАЗ, для повышения проходимости оптимальными являются шины с внешним диаметром 31, 33, 35 дюймов. Колесные диски лучше заменить на 15 дюймовые (они дешевле и чаще встречаются в магазинах, чем 16-дюймовые). Модель и, соответственно, рисунок протектора колес зависят от области применения. Наиболее универсальными являются шины категории all terrain -"общего назначения", т.е. имеющие более-менее ровные характеристики на самых различных типах покрытий, от зимнего шоссе до жидкой грязи и глубокого песка, но это не для серьезного бездорожья. А наиболее популярные — BFGoodrich Mud-Terrain с внешним диаметром 35 дюйма. Стоимость этого этапа будет зависить от типа и марки производителя колес и дисков, и колеблется в пределах от 350 до 600 у.е. за колесо в сборе. Подробнее об этом этапе тюнинга…

Этап 2. Лифт кузова и подвески.

лифт уаз

Второй этап тюнинга неразрывно связан с первым, так как, чтобы большие колеса заняли свое место, и при ходах подвески и поворотах руля не задевали арки, необходимо кузов автомобиля приподнять над рамой — залифтовать, установив между рамой и кузовом дополнительные проставки, а арки крыльев подрезать. Это также увеличит проходимость, особенно мест с большими буграми, пнями, валунами и т.п. Кроме того, проходимость увеличит и лифт подвески: камни, бревна, резкие подъемы и спуски уже будут не страшны. Стоимость этого этапа тюнинга зависит от степени лифтовки и составляет от 200 до 500 у.е. Если же лифтовка носит особо серьезный характер, то стоимость возрастает пропорционально выполняемым работам. Подробнее об этом этапе тюнинга…

Этап 3. Подвеска.

подвеска уаз

Степень доработки подвески зависит от лифта кузова и подвески. Подготовка УАЗ требует добавки дополнительных листов в рессоры и установки амортизаторов с большей энергоемкостью. Иногда мы ставим по два амортизатора на каждое колесо. Стоимость третьего этапа тюнинга колеблется в районе 300 у.е. Подробнее об этом этапе тюнинга…
Первые три этапа значительно приподнимают автомобиль. Однако, то что хорошо на сложном рельефе, совершенно неприемлемо на асфальте. Приемлемое поведение на шоссе может обеспечить лишь подвеска с высокой угловой жесткостью и как можно более низкое положение центра тяжести автомобиля. Вывод: для постройки универсального автомобиля — ищем компромисс.

Этап 4. Мосты.

мосты уаз

Автомобили УАЗ укомплектованы одним из трех типов мостов. Это так, называемые: "гражданские" мосты, "военные" мосты, мосты типа "спайсер". У всех у них неблокируемые межколесные дифференциалы. Для увеличения проходимости применяются блокирующие устройства (с принудительной блокировкой или самоблокирующиеся). Однако на наш взгляд устанавливать их стоит только тем, кто умеет обращаться с ними, т.е. не допускать прыжков, резкого движения, яростного буксования на смешанном покрытии и т.п., учитывать скоростной режим и не забывать их выключать, когда они уже не нужны. Средняя стоимость этого этапа составляет 700 у.е. за мост. Подробнее об этом этапе тюнинга…

Этап 5. Установка дисковых тормозных механизмов

дисковые тормоза

Этот этап тюнинга в основном относится к базовым и старым моделям УАЗов (на новых моделях дисковые тормоза идут с завода). Он необходим, поскольку попадание в барабанные тормоза песка и грязи ведет к их неравномерному износу. И после форсирования бродов, купания в грязевых ваннах, тормоза, даже если водитель как положено просушил их, ведут себя, мягко говоря, неадекватно — никогда нельзя предугадать, в какую сторону потянет автомобиль при следующем торможении. Дисковые тормоза, в отличие от барабанных, вследствие того, что колодка контактирует с диском по плоскости и всегда плотно прижата к диску, обладают способностью к самоочищению. Стоить это будет 500 у.е. Подробнее об этом этапе тюнинга…

Этап 6. Защита агрегатов и кузова

бампер буханка

Хорошо подготовленный джип обязательно имеет мощный бампер. Самый простой и надежный бампер — толстая труба. Сейчас продаются готовые бампера — РИФ, которые мы рекомендуем к установке, но можно сварить индивидуальный бампер, что будет дешевле и мощнее. Он будет не только крепче, но и после "жесткого контакта с местностью" может быть легко приведен в порядок с помощью кувалды…
Защитная решетка — "кенгурин" убережет передок автомобиля от "контакта" с препятствиями или при "нырянии" в грязь или снежно-ледяную кашу. Как сделать кенгурятник на буханку читайте здесь.

Тросы-растяжки (веткоотбойники) сохранят в целостности лобовое стекло и передние стойки, приняв на себя удары ветвей деревьев, от которых также надо защитить световые приборы. Пороги защитят Ваш автомобиль от ударов с боку, а также выполнят функцию упоров для домкрата-"хай-джек", позволяющий вывесить колесо даже в глубокой грязи или снегу.
Защита рулевых тяг, моторного отсека, картеров мостов, раздатки, топливных баков просто необходима если Вы передвигаетесь по лесу, по каменистой или незнакомой местности, преодолеваете броды или ухабистый ландшафт.
Настоятельно рекомендуем облицевать пол, кожухи, арки — алюминиевыми панелями. Объяснение тому простое. Грязь, налипающая на обувь и с нее попадающая в салон внедорожника, с алюминиевых панелей может быть легко смыта.
Стоимость этого этапа напрямую зависит от производимых работ. Укажем её только чисто символически: от 200 у.е. до 2000 у.е. (и это не придел). Выбирая оптимальные конструкции, отвечающие поставленным требованиям, можно добиться наименьшей стоимости проекта подготовки внедорожника.

Этап 7. Шноркель и герметизация систем и агрегатов.

шрокнель на буханку

Настоящий вездеход обязательно имеет выведенный на крышу воздухозаборник двигателя. Он необходим не только когда капот вашей машины погружается под воду. Иногда двигатель может нахлебаться воды и на меньшей глубине, достаточно поднять волну. А кроме того не известно какие ямы могут быть даже в самом невинном броде. В большинстве случаев попадание воды в цилиндры работающего двигателя — фатально. Кроме того необходимо обеспечить герметизацию заливной горловины систем смазки, а также позаботиться о том чтобы вода не попала в картер двигателя через отверстие щупа.
Всю критичную к воде электрику (генератор, катушку зажигания, блоки управления, аккумуляторы, если есть аудио технику, рации и т.п.) необходимо разместить как можно выше, а также установить высококачественные высоковольтные провода.
Необходимо обеспечить герметизацию системы вентиляции коробки переключения передач, раздатки, мостов и прочих агрегатов. Простым решением является вывод сапунов на крышу или в подкапотное пространство. Стоимость здесь составляет от 100 у.е.

Этап 8. Дополнительное оборудование.

Лебедка, домкрат-"хай-джек" сделают Вашу машину практически непобедимой никаким бездорожьем, никакой распутицей. И не найдётся такого маршрута, который Вы бы не смогли преодолеть. При установки лебёдки рекомендуем поставить два аккумулятора. К допоборудованию мы относим багажник с люстрой, компрессор высокой производительности, позволяющий регулировать давление в шинах в зависимости от дорожных условий, подвязки, ограничивающие ударные нагрузки на амортизаторы при прыжках с отрывом колес от земли. Рекомендуется установить мощный генератор, чтобы обеспечить питанием мощную люстру без ухудшения подзарядки аккумуляторов. Стоимость этого этапа в основном определяется стоимостью дополнительного оборудования, а цена производимых работ начинается с 50 у.е. Подробнее…

Этап 9. Силовые агрегаты.

движок буханки

Для работы в паре с низкооборотным двигателем, лучше установить коробку передач старого образца (особенно в случае применения колес большого диаметра), несинхронизированную — она надежнее. Раздаточная коробка старого образца также предпочтительнее, т.к. имеет коэффициент понижения 2. Если же высокая скорость на шоссе для Вас имеет большее значение, чем возможность преодоления действительно серьезного бездорожья, то ваш выбор — мосты "спайсер", мелкомодульная раздаточная коробка, пятиступенчатая коробка передач и двигатель ЗМЗ-409. Стоимость этого этапа даже приблизительно трудно определить.

Установка ксенон.

ксенон на буханку

Установка ксенона решит проблему освещения пути движения в ночном лесу или на открытой местности. Свет от ксенона просто не сравним с простым освещением, можно даже не обсуждать, что видимость становится как днём, кроме того установка ксенона снизит нагрузку на генератор, а это тоже не мало важно при пользовании люстрой.

Откидные стёкла и электрические стеклоподъёмники

  Каждый знает ощущения переносимые в жаркую погоду в УАЗ-31512 и ему подобных модификаций. Единственный способ облегчить свои страдания — снять боковинки дверей. А если дождь? А если передвижение по лесу или по лужам? Ставить боковинки обратно?… Один из простых и дешевых способов — сделать эти боковинки откидными. Очень удобно и быстро при необходимости можно открывать и закрывать окна. Единственный недостаток — это не полное открывание задней двери при откинутой боковинке передней двери, однако места, чтобы выйти и войти пассажиру вполне достаточно. Второй вариант более дорогой, но и более комфортный — электрические стеклоподъёмники. Очень большой минус — это капитальная переделка двери.

Установка люков

люк буханка

Решить проблему свежего воздуха возможно также при помощи установки люка. Кстати, его можно использовать (не дай Бог конечно), как запасной выход. А для любителей охоты очень полезная вещь, если гоняться за зверьём по полям.

Установка дополнительного бензобака

  Наверное не надо говорить о том, как неудобно использовать родные бензобаки. Приходится все время следить за стрелкой на щетке приборов, особенно при штурме находящегося далеко от цивилизации бездорожья: расход бензина большой, а бензоколонка далеко. Установка большого дополнительного бака позволит Вам удаляться на большие расстояния от заправок. А при желании можно вообще убрать родные бензобаки, и сразу отпадёт проблема в их защите, но при этом, правда есть небольшая проблема: дополнительный бак плоский и если мало бензина, а машина сильно накренилась на бок и так едет или стоит очень долго, то может прекратится подача топлива. Вывод: при любом случаи, следите за наличием бензина и по возможности старайтесь, чтобы баки были не пустыми.

Установка агрегатов

Установка импортных агрегатов (NISSAN, TOYOTA, MITSUBISHI, ISUZU и т.д)

Сидения

  Честно говоря, только военные, по долгу службы, могут высидеть на родных УАЗовских сидениях. Говорить об мягкости хода УАЗки просто не приходится, а значит сглаживать все неровности дороги при наличии родных сидений придётся "мягкому" месту. Повысить комфортность передвижения возможно путем замены сидений на более мягкие и комфортабельные. А при желании можно установить сидения с электроприводом и подогревом. Очень классно после ковыряния в ледяной жиже усесться в теплое сиденье, подрегулировать его, как кому удобно и продолжать свой путь не переживая за то, что завтра на "пятую точку" не сядешь.

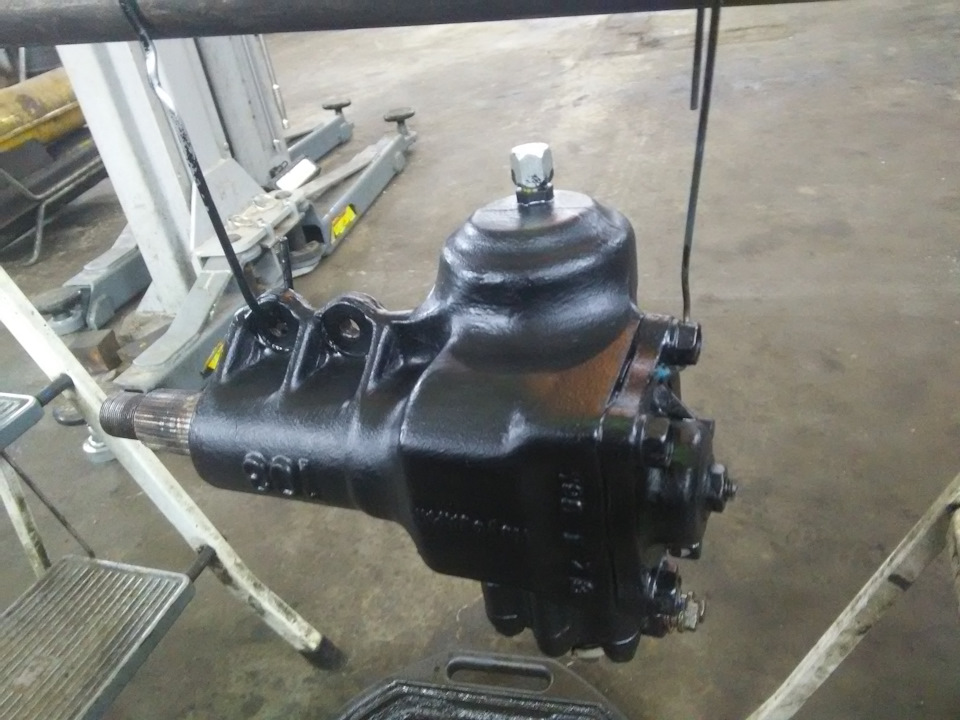

Демпфер и гидроусилитель руля

   Очень часто бывает, что водители от монотонности дороги засыпают за рулем. Но только не водитель автомобиля УАЗ. Даже на идеальной дороге УАЗка гуляет по ней так, что только успевай подруливать. Какой там сон? Демпфер решит проблему рысканья по дороге. И более того, снизит нагрузку на рулевой механизм при сильных ударах колеса о препятствия.
Старые модели УАЗ выпускаются и до настоящего времени без ГУРа. Чтобы свернуть рулевое колесо, особенно в кромешной грязи, требуется огромное усилие. Кроме того, проблема "удара в руль" при наезде на препятствие и при движении в колее постоянно напоминает водителю ударами по пальцам. Установка ГУРа решит проблему управления автомобилем и сделает езду комфортной и удобной даже в условиях тяжелого бездорожья.

Рулевое колесо ("баранка")

баранка на буханку

   Любителям ретро деталей это вряд ли покажется интересным. А вот любителей комфортной езды и внешнего вида это может вполне заинтересовать. И правильно. Удобный, мягкий руль, от которого не мерзнут руки зимой, которым не отбиваются пальцы при движении в колее и наезде на брёвна, очень симпатично смотрится. Да к тому же родной "дубовый" руль на старых моделях УАЗ не отвечает требованиям безопасности. А если говорить про замену рулевого колеса в "буханке", то стоить отметить, что значительно увеличивается пространство у водителя.

Каркас безопасности

каркас безопасности на буханку

  Каркас безопасности очень полезен тем кто относится к преодолению бездорожья, как к спорту, а также тем, кто беспокоится о себе и пассажирах. Очень часто возникают ситуации способные повлечь опрокидывание УАЗки. Вот тут, правильно сделанный, каркас безопасности выручит на все СТО. Кроме того, многие организаторы "спортивных покатушек" требуют его наличие. Если делать его по ВСЕМ правилам — из бесшовной трубы, то это очень дорогое удовольствие — это совсем для крутых спортсменов готовых столкнутся с локомотивом. Намного экономичнее делать из обычной трубы, это обеспечивает высокую безопасность и всех устраивает.

Установка Волговских редукторов в "гражданские" мосты

Решить проблему надежности "колхозных" мостов и уменьшить их шумность можно путём замены редукторов на волговские (газ-24). Это требует замены чулков мостов. Но замены не полной, а только той части где располагается редуктор. Остальное же остаётся УАЗовским. Вся штука заключается в том, что УАЗовский редуктор опирается на два подшипника расположенных близко друг к другу. И получается, что редуктор с одной стороны как бы висит в воздухе. При малейшем нарушении регулировки зазоров, редуктор начинает разбалтываться, т.к. получается, что хоть подшипника и два, но из-за того, что они рядом друг с другом, опора одна — как качели. Это приводит к шумности мостов. Редуктора идут в разнос. Волговский редуктор также опирается на два подшипника, но они разнесены по краям редуктора и жёстко закрепляют его в чулке. Кроме надёжности повышается также и скорость. Теперь можно ставить и БТРовские блокировки. Теперь они не будут вылетать так часто, как это бывает на родных мостах.


На данной странице представлены фото салона автомобиля уаз буханка:

Расположение органов управления

салон

1 — рулевое колесо. Рулевое колесо автомобилей УАЗ-31512, УАЗ-3153 и семейства УАЗ-3741 имеет центральную кнопку звукового сигнала. Рулевое колесо автомобилей УАЗ-31514 и УАЗ-31519 снабжено энергоемкой накладкой и имеет две кнопки звукового сигнала, расположенные в спицах колеса.
    2 — зеркало заднего вида (внутреннее). Регулируется поворотом вокруг шарнирной головки.
    3 — панель приборов .
    4 — противосолнечные козырьки.
    5 — патрубки обдува ветрового стекла.
    6 — поручень пассажира.
    7 — фонарь (плафон) освещения.
    8 — выключатель "массы" аккумуляторной батареи. Включение-выключение "массы" производится поворотом ручки на 90°.
    9 — рычаг включения переднего ведущего моста. Имеет два положения: переднее — мост включен, заднее — мост выключен. Перед включением переднего моста включите передние колеса. Включение моста производите при движении автомобиля.
    10 — отопитель.
    11 — рычаг управления раздаточной коробкой. Имеет три положения: переднее — включена прямая передача, среднее — нейтральное, заднее — включена понижающая передача. Перед включением понижающей передачи включите передний мост. Понижающую передачу включайте с выключением сцепления и только при полной остановке автомобиля.
    12 — рычаг переключения передач. Схема переключения показана на рукоятке. Передачи переключайте плавным нажатием на рычаг без рывков. Если перед троганием с места не удается включить требуемую передачу, то слегка отпустите педаль сцепления, а затем вторично выключите сцепление и включите передачу. При переходе с высшей передачи на низшую рекомендуется применять двойное выключение сцепления с кратковременным нажатием на педаль управления дроссельной заслонкой. Передачу заднего хода включайте только после полной остановки автомобиля. При включении заднего хода включается фонарь света заднего хода.
    13 — рычаг стояночной тормозной системы. Для включения рычаг переместите назад, для выключения нажмите на кнопку в торце рычага и переместите рычаг вперед до упора. При включении стояночного тормозного механизма на панели приборов загорается контрольная лампа красного цвета.
    14- рукоятка привода крышки люка вентиляции и отопления кузова.
    15 — рукоятка крана переключения топливных баков. Рукоятка повернута вперед — кран закрыт, повернута влево -включен левый бак, повернута вправо -включен правый бак. На автомобилях с одним топливным баком кран не устанавливается.
    16 — педаль управления дроссельной заслонкой карбюратора.
    17 — педаль рабочей тормозной системы. Затормаживайте автомобиль плавно, увеличивая постепенно нажатие на педаль. При торможении не доводите колеса до скольжения, так как в этом случае значительно уменьшается эффект торможения (по сравнению с торможением при качении) и увеличивается износ шин. Кроме того, сильное и резкое торможение на скользкой дороге может вызвать занос автомобиля.
    18 — педаль сцепления. При переключении передач и трогании с места педаль сцепления следует нажимать быстро и до отказа, а отпускать плавно. Медленное или неполное нажатие на педаль приводит к пробуксовке сцепления, что затрудняет переключение передач и вызывает повышенный износ ведомого диска сцепления. При резком отпускании педали (особенно при трогании с места) возрастает нагрузка на трансмиссию, что может привести к деформации ведомого диска сцепления и других деталей трансмиссии. При движении автомобиля не держите ногу на педали сцепления, так как это приводит к частичному выключению сцепления и к про-буксовыванию диска.
    19 — ножной переключатель света фар. Нажатием на кнопку, при включенных фарах, включается ближний или дальний свет фар. На автомобилях с многофункциональными подру-левыми переключателями не устанавливается.
    20 — розетка переносной лампы.
    21 — ручка управления жалюзи радиатора. При определенных режимах работы и климатических условиях для поддержания температуры охлаждающей жидкости двигателя в пределах 70-80 °С необходимо с помощью жалюзи регулировать количество воздуха, охлаждающего радиатор. При вытягивании ручки створки жалюзи закрываются.
    22 — зеркало заднего вида (наружное).
    23 — рукоятка переключателя указателей поворота. Рукоятка автоматически возвращается в нейтральное положение при повороте рулевого
в обратную сторону (при выходе автомобиля на прямую). На часть автомобилей устанавливаются многофункциональные подрулевые переключатели.
    24 -ручка управления дроссельной заслонкой карбюратора. Вытянутая ручка фиксируется поворотом на 90° в любую сторону.
    25 -ручка управления воздушной заслонкой карбюратора. Вытянутая ручка фиксируется поворотом на 90° в любую сторону.

салон буханки

салон головастика

салон

будка

вариант салона

Консоль:

консоль приборов буханки

1 — выключатель аварийной сигнализации. При нажатии на кнопку выключателя одновременно работают в мигающем режиме лампы всех указателей и повторителей поворота, сигнальная лампа включения указателей поворота (поз. 6) и лампа сигнализатора внутри кнопки выключателя.
  2 — спидометр. Показывает скорость движения автомобиля в км/ч, а счетчик, установленный в нем, — общий пробег автомобиля в км.
  3 — указатель уровня топлива в баке. Каждый бак имеет свой датчик указателя (кроме дополнительных баков).
  4 — сигнальная лампа аварийного состояния тормозной системы (красная). Загорается при нарушении герметичности одного из контуров гидравлического привода к тормозным механизмам.
  5 — сигнальная лампа включения стояночного тормозного механизма (красная).
  6 — сигнальная лампа включения указателей поворота (зеленая). Работает в мигающем режиме при включении переключателя указателей поворота или выключателя аварийной сигнализации.
  7 -сигнальная лампа аварийного перегрева охлаждающей жидкости в радиаторе.
  8 — сигнальная лампа включения дальнего света фар (синяя).
  9 — указатель температуры охлаждающей жидкости в блоке цилиндров двигателя.
  10 -сигнальная лампа аварийного давления масла. Загорается при падении давления масла в смазочной системе двигателя до 118 кПа (1,2 кгс/см2)
  11 — указатель давления масла в смазочной системе двигателя.     12 — вольтметр. Показывает напряжение в бортовой сети автомобиля.
  13 — прикуриватель. Для нагрева спирали прикуривателя нажмите на ручку вставки, утопите ее до фиксации в корпусе и отпустите ручку. При достижении необходимой температуры нагрева спирали вставка автоматически возвращается в исходное положение Не допускается принудительное удерживание вставки в утопленном положении.
  14 — фонарь освещения (устанавливается на УАЗ-31512, на остальных моделях устанавливается плафон освещения салона)
  15 — выключатель фонаря (плафона) освещения. На некоторых моделях выключатель расположен рядом с плафоном.
  16 — ручка управления дроссельной заслонкой карбюратора.
  17 — переключатель датчиков уровня топлива в баках.
  18 — выключатель заднего противо-туманного фонаря с встроенной сигнальной лампой включения
  19 — выключатель противотуман-ныхфар.
  20 — выключатель зажигания и стартера комбинированный (см рис. 1.22 и 1 23). Ключ из выключателя зажигания автомобилей УАЗ-31514, УАЗ-31519, УАЗ-3153 вынимается только в положении III, при этом срабатывает механизм запорного устройства, блокирующий вал рулевого управления. Для блокировки рулевого управления на стоянке установите ключ в положение III, выньте его и поверните рулевое колесо в любую сторону до щелчка, означающего, что язычок запорного устройства совпал с пазом стопорной втулки вала рулевого колеса. При отпирании рулевого управления вставьте ключ в выключатель зажигания и, покачивая вправо-влево рулевое колесо, поверните ключ по часовой стрелке в положение 0. В целях исключения случаев ошибочного включения стартера при работающем двигателе (II положение ключа), в конструкции механизма выключателя зажигания применена блокировка, дающая возможность повторного пуска двигателя только после возврата ключа в положение 0.
